Fred van Assendelft
Balengebouw en afbraak oostvleugel » Hoofdgebouw omhoog, week 49

Het hoofdgebouw gaat omhoog, 6 en 7 december 2010



(6 dec.) Er moeten nog een aantal vijzels worden aangesloten. Handwerk !




Maar de meeste vijzels zijn al aan de machine aangesloten.

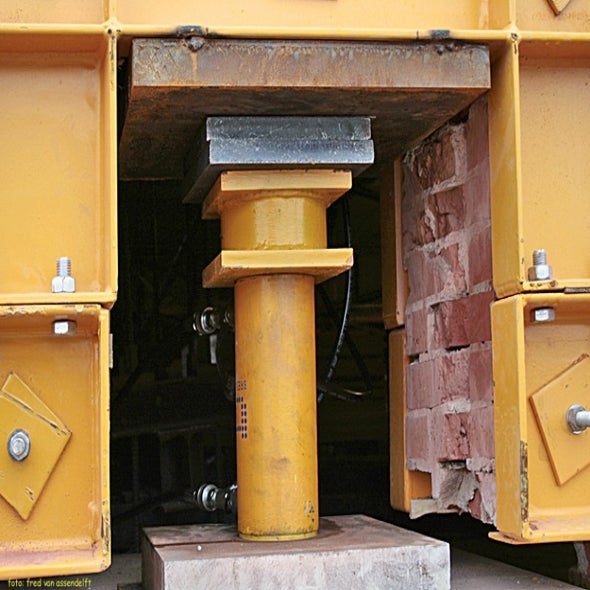

Zicht van buitenaf.




De machine die zorgt voor de oliedruk. De vijzels zijn verdeeld in 16 groepen, die alle 16 scherp in de gaten gehouden worden.




De aansluitingen van de 16 groepen.




De computer die alles regelt. Als er een groter verschil is dan 4 mm per groep, dan wordt die groep even stilgezet tot alles weer gelijk loopt.




Een overzicht: de tweede etage. Een wirwar van stangen en buizen voor de stabiliteit en een flink aantal kratten, verspreid over de etage met meter-lange en 10cm dikke hardhouten balken ('tieners') om straks tijdelijk het gebouw te kunnen dragen. De balken worden telkens geplaatst nadat het gebouw 10 cm is opgevijzeld. Het geheel gaat ongeveer 3 dagen duren: 10 cm vijzelen, balken plaatsen, 10 cm vijzelen, enz. tot het geheel meer dan twee en een halve meter gelift is.




7 december 2010, even voor 13.00 uur:

Er is ongeveer een centimeter gelift, de eerste scheurtjes ontstaan (foto: Tineke Bos).




De bovenkant staat nu los op de vijzels, de eerste centimeters (foto: Tineke Bos).




Overzicht van het gebouw, de eerste balkenlaag wordt aangebracht (foto: Tineke Bos).






De eerste balkenlaag ligt onder de vijzels (zie pijlen), het gebouw rust nu op de hardhouten balken.




Doorkijkje van binnenuit.




Ook binnen zijn de eerste lagen balken gelegd. De wiggen voor de volgende fase liggen klaar.




Eerst de wiggen, dan het onderste vijzeldeel omhoog (de druk eraf), daarna de tweede laag balken eronder, dan weer omhoog vijzelen of zoals de uitvoerder het noemde: "Deze vuist op deze vuist ...".




8 december 2010, rond het middaguur

Er zijn inmiddels 5 balkenlagen aangebracht; 5 x 10 cm. De bovenkant staat nu ruim 50 cm los van de onderkant.

(doorkijkje naar buiten)




Vijf lagen balken, ruim 50 cm.







Deze machine regelt de oliedruk voor de 16 verschillende groepen vijzels, samen met een computer die alles bestuurt en die zorgt voor maximaal 4 mm verschil in hoogte tussen de verschillende delen van het gebouw.




9 december 2010, ca. 15.00 uur

Het vijzelen gaat door. Er liggen nu 13 balkenlagen tussen de ondermuur en de vijzels, dat is een hoogte van 1.30 m.




Het verschil in hoogte tussen de toren en het dak is dus ook 1.30 m minder. Dat is ook goed te zien.




Nu 13 lagen hardhouten balken.
